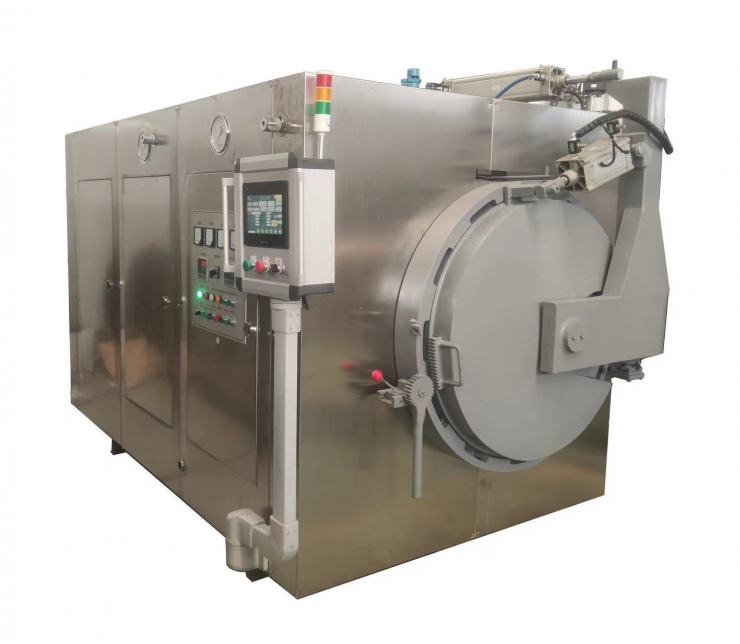

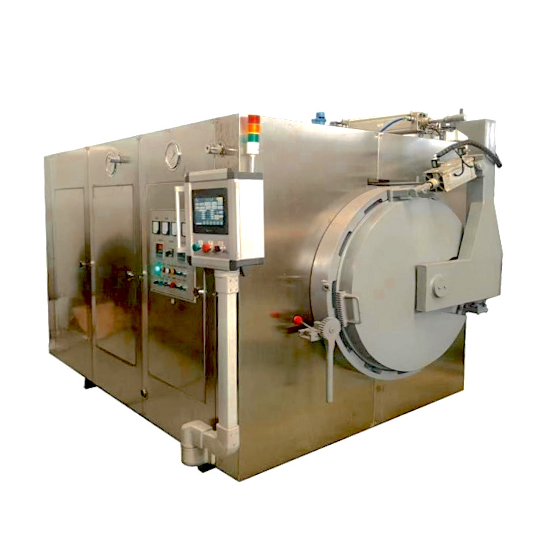

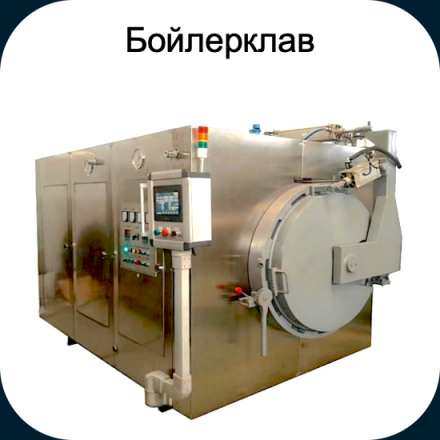

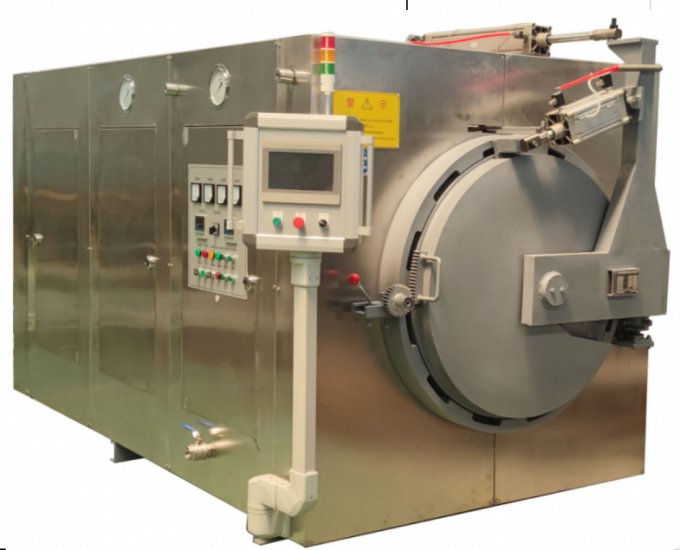

Бойлерклав



Предназначен для удаления модельного состава из керамической формы. Позволяет быстро и не повреждая оболочку удалить воск. Время рабочего цикла 10 - 15 минут.



Рабочая температура 170ºС, 185ºС.

Рабочее дваление 0.8МПа или 1.2МПа.

Размеры рабочей камеры:

⌀1200 х 1400, ⌀1200 х 1400 и ⌀1500 х 1500мм.



Материал рабочей камеры нержавеющая сталь AISI304.

С автоматическим или ручным управлением.

Самая подробная информация на нашем сайте



www.boilerclav.ru

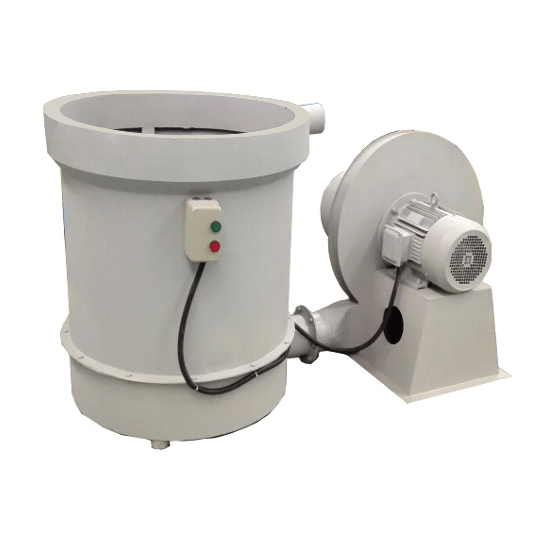

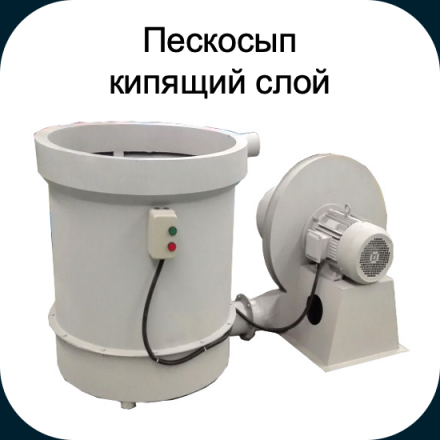

Пескосып кипящий слой



Пескосып "кипящий слой" открытого типа. Воздуходувка наддува с регулировкой количества воздуха.



Диаметры рабочего бака:

⌀600, ⌀800, ⌀1000 и ⌀1400мм.

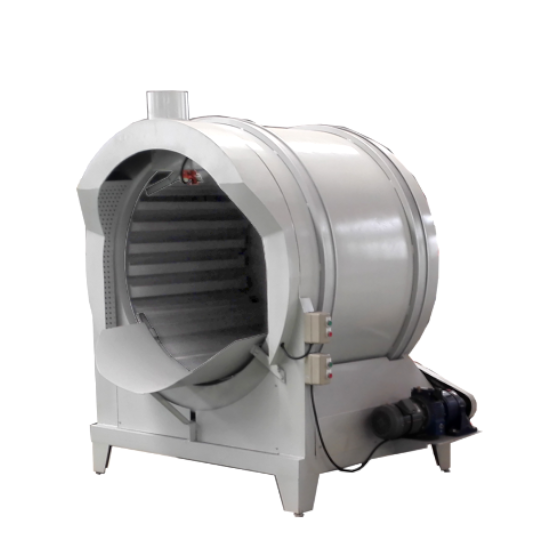

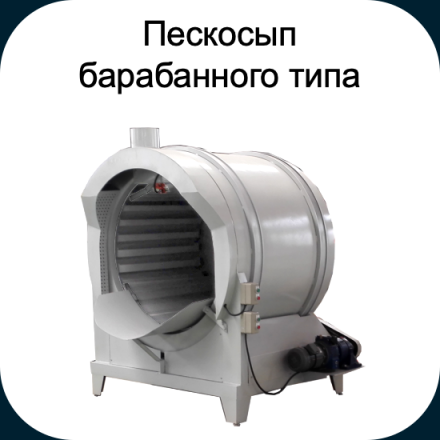

Пескосып барабанного типа



Дождевой пескосып барабанного типа. Для интенсивной обсыпки песком модельных блоков. Оснащен виброситом для равномерного распределения песка на поверхности блока.



Диаметры барабана ⌀1200, ⌀1600 и ⌀2000мм.



Может быть дооснащен загрузчиком песка.

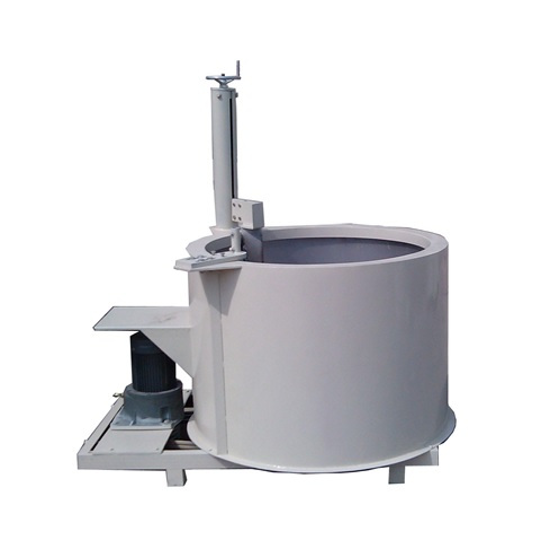

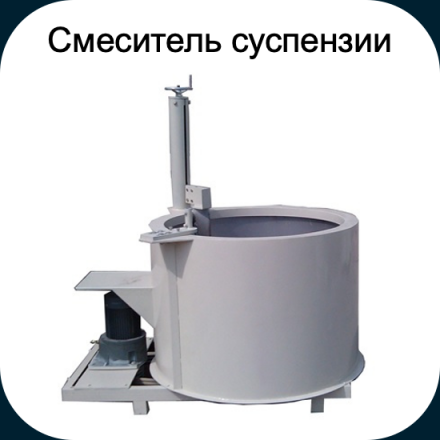

Смеситель суспензии



Смеситель огнеупорной суспензии для обмазки модельных блоков. Лопасть в форме "L".



Есть таймер для автономной работы. Внутренний бак и лопасть сделаны из нержавеющей стали.



Внешний диаметры баков:

⌀600, ⌀800, ⌀1000, ⌀1200 и ⌀1400мм.

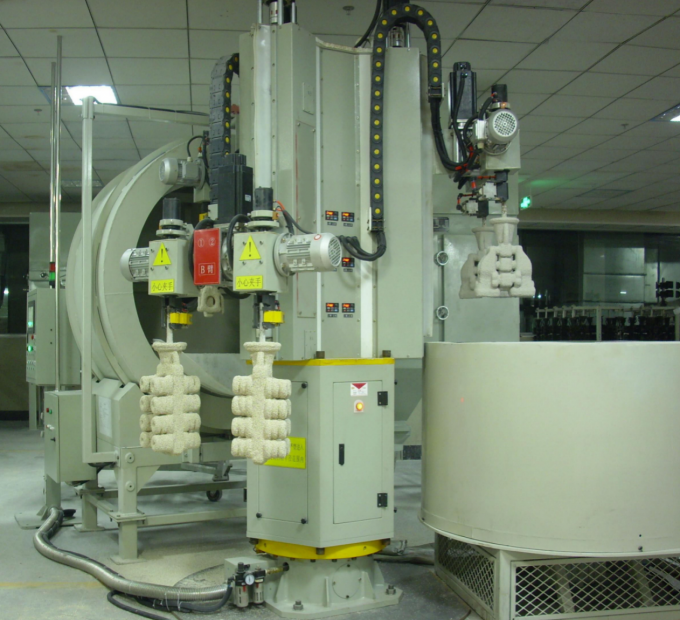

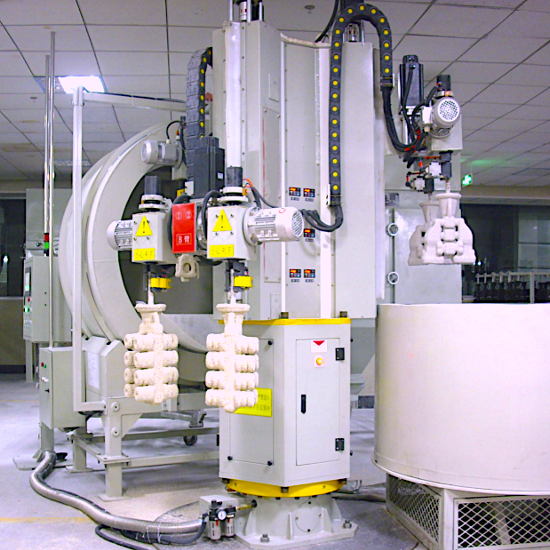

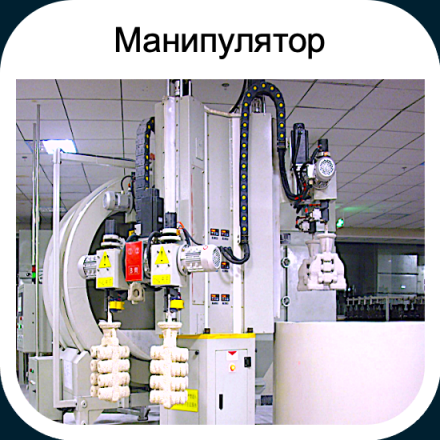

Манипулятор



Оборудование для изготовления керамической оболочки модельного блока.

Три рабочих стороны, каждая с двумя захватами для блоков.

Максимальный вес модельного блока 30кг, 50кг.



Эффективность работы 3 группы в минуту. Окунание модельного блока в бак суспензии, обсыпка в дождевом пескосыпе.



Автоматический режим работы с управлением ПЛК.

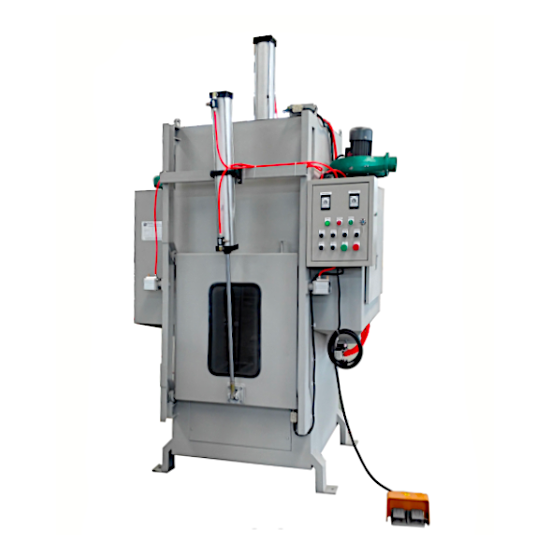

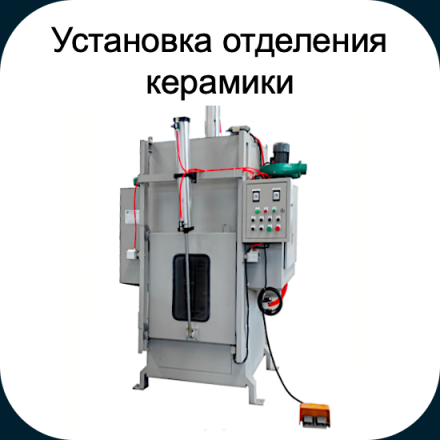

Установка отделения керамики

Модель MFBZK063-B87



Пневматическая вибрационная машина закрытого типа. Звукоизоляция рабочей камеры, есть система сбора пыли с фильтрами.



Максимальный размер обрабатываемого блока:

800 х 800 х 670мм.



Ударная энергия 100 J,



частота ударов 18Hz.

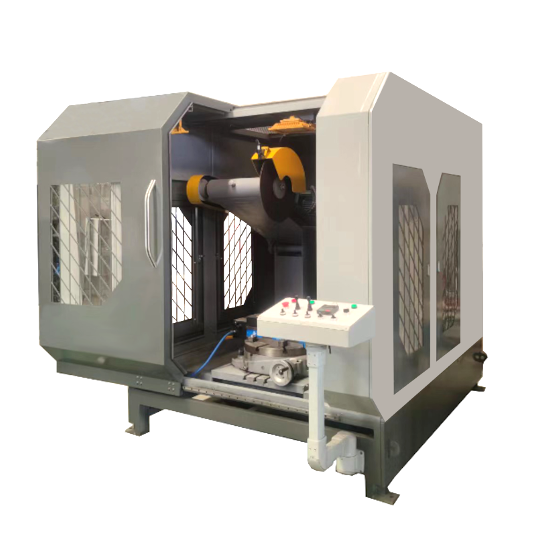

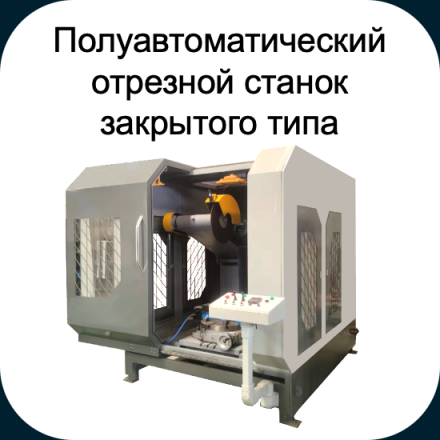

Полуавтоматический отрезной станок закрытого типа

Модель MBQG-500-2​​​​



Для Тяжелых и габаритных Деталей.

Диаметр отрезного круга:  ⌀500 x 4 x 3.2 мм

Мощность привода:  30 кВт

Поворотный рабочий стол пазами и пневмогидравлические тиски для захвата детали. Максимальная высота шпринделя:  900 мм

Вес:  2600 кг



Преимущества:

• Высокая мощность и производительность.
• Способность обрабатывать
• детали большого размера и веса



Области применения:

Литейное производство, машиностроение, энергетика и другие отрасли промышленности, где требуется обработка крупных и тяжелых деталей

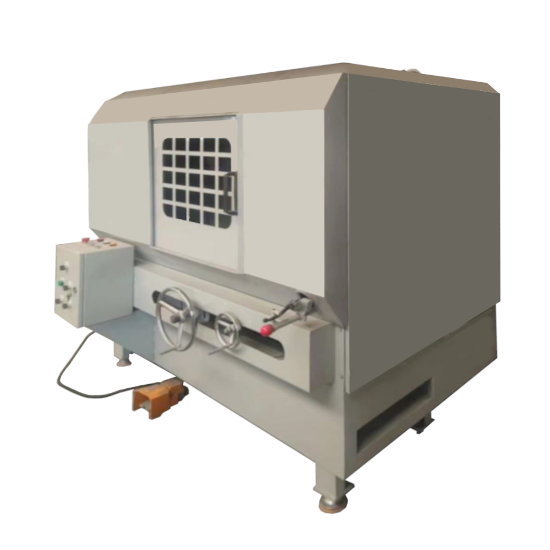

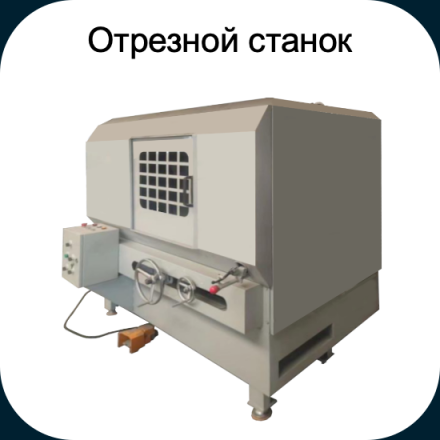

Отрезной станок

Модель MBQG400-B



Ручное управление ходом рабочего стола. Пневматический захват для блока с отливками.

Лазерный указатель реза. Закрытая рабочая камера.



Диаметр отрезного круга ⌀400мм, скорость вращения 2900об./мин.



Высота шпинделя 450мм. Мощность 7.5кВт.



Габариты 1400 х 1550 х 1850мм.

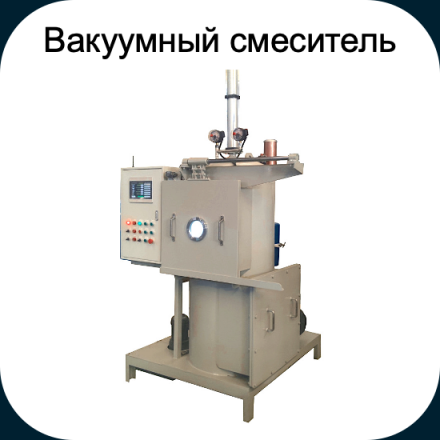

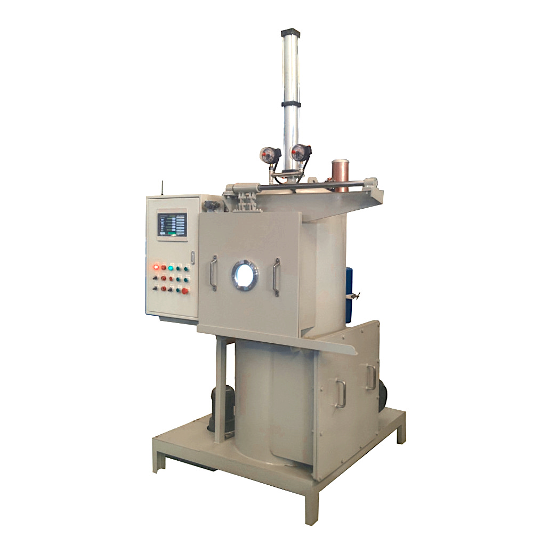

Вакуумный смеситель



Окунание модельных блоков в суспензию в вакууме.



Степень вакуума -0.1МПа.



Диаметр бака ⌀600, ⌀800мм.



Мощность 8.5кВт.

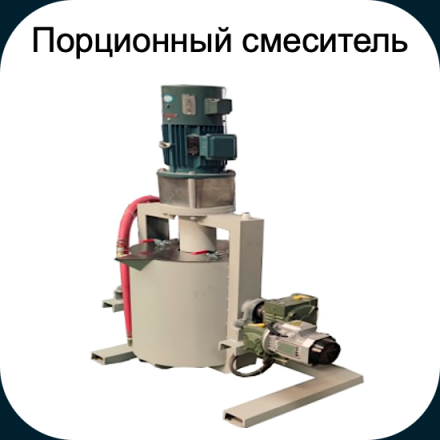

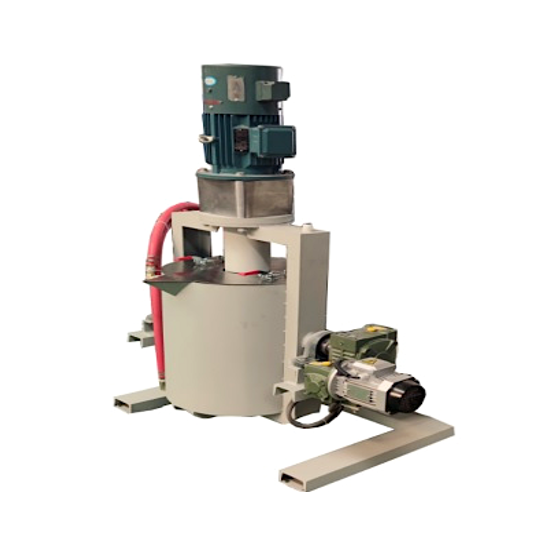

Порционный смеситель



Скорость вращения лопасти 950об./мин.



Наклон бака 180 градусов. Диаметры бака:

⌀400, ⌀600 или ⌀800мм.

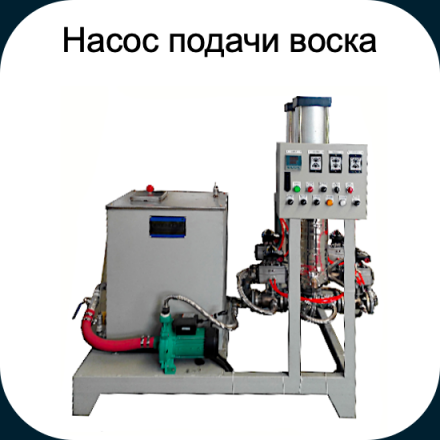

Насос подачи воска

Модель MSL-1.5



Максимальная высота подачи 6 м, длина подачи до 35м.



Температура обогрева воскопровода 40 - 90ºС.



Мощность 12.4кВт

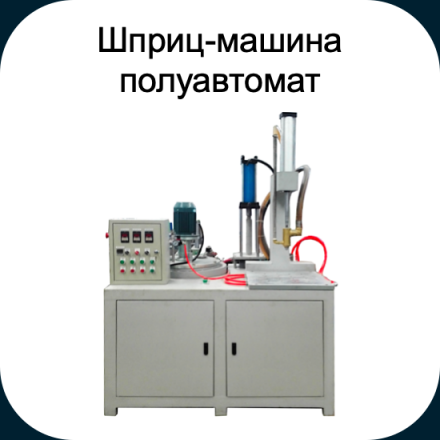

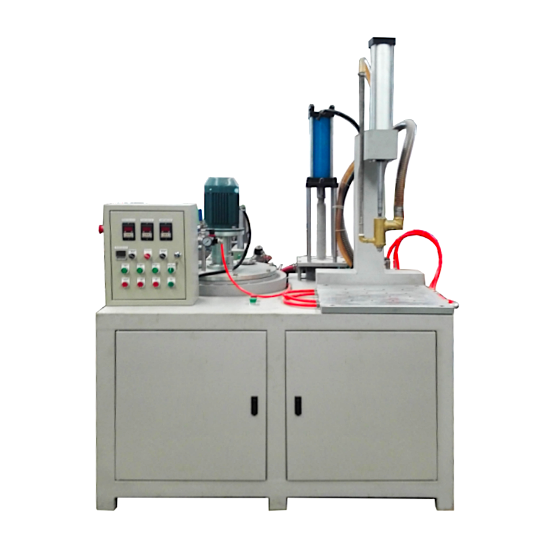

Шприц-машина полуавтомат

Модель MDZL120



Полуавтоматическая машина с вертикальным положением сопла и нижней охлаждающей плитой.



Температура запрессовки 50 - 68ºС.



Давление запрессовки до 5МПа.Объем бака хранения воска 100 литров.



Объем рабочего пространства 500 х 500 х 500мм.

Габариты машины 1800 х 1400 х 2350мм

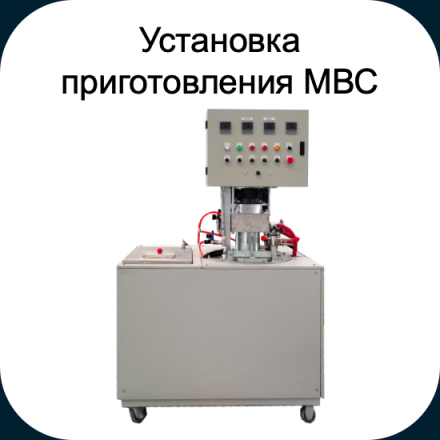

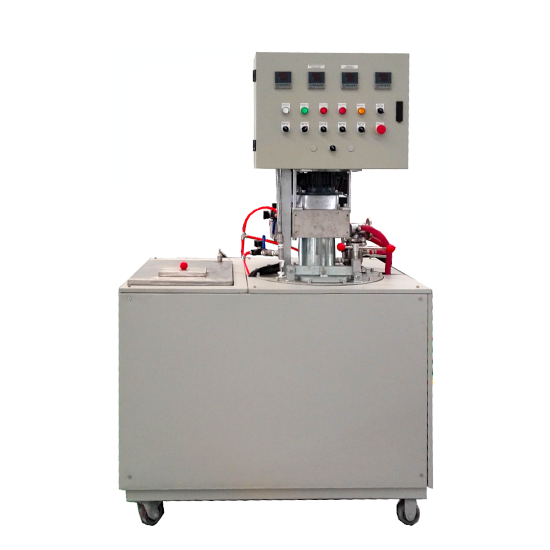

Установка приготовления МВС

Модель MZG-100



Машина готовит МВС, приводит его в пастообразное состояние замешивая воздух. Одна установка может обеспечивать МВС две-три шприц-машины.



Объем бака 100 или 150 литров.



Температура бака до 95ºС.



Габариты установки 1260 х 1350 х 2100мм

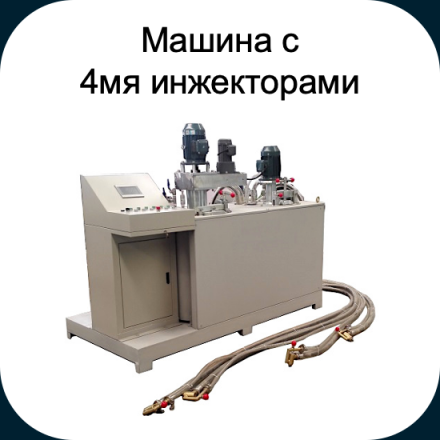

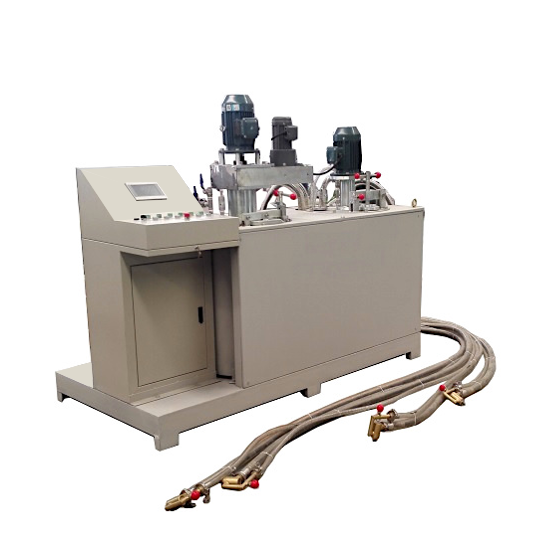

Машина с 4мя инжекторами

Модель MZG100-2



Для ручной запрессовки, инжекторы расположены на гибких шлангах с обогревом. Два бака каждый объемом по 100 литров. 1й бак для приготовления МВС, 2й для хранения и запрессовки МВС.



Давление запрессовки до 0.6МПа.



температура запрессовки 45 - 65ºС.



Габариты машина 2380 х 1120 х 1740мм.

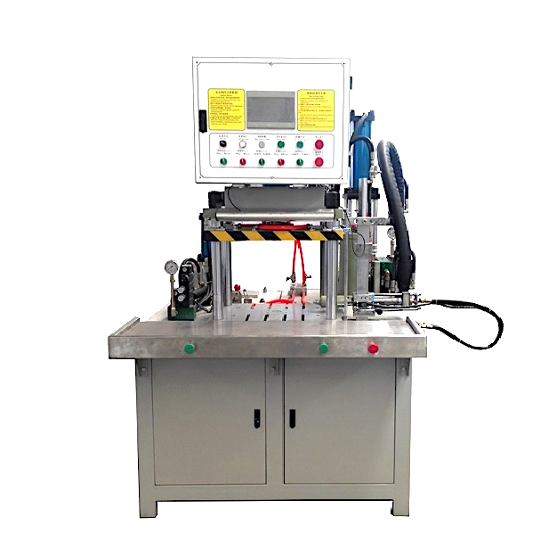

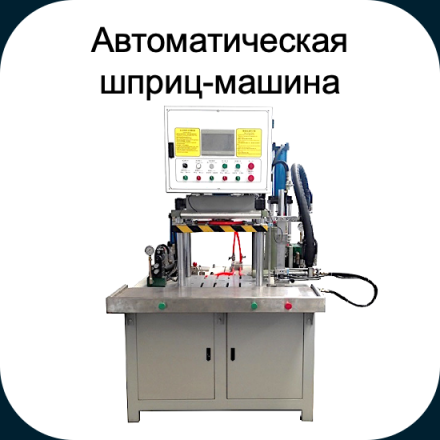

Автоматическая шприц-машина #1

Модель MYY08-1M



Для производства фасонных деталей, лопаток ГТД, других изделий требующих высокого класса точности.

Работает на синтетических восках.



Давление запрессовки до 5МПа.

Температура запрессовки 65 - 85ºС.

Верхняя и нижняя плиты оснащены каналами для водного охлаждения.



Система управления - программируемый контроллер.

Усилие давления верхней плиты до 8 тон.

Габариты машины 1850 х 1670 х 2100мм.

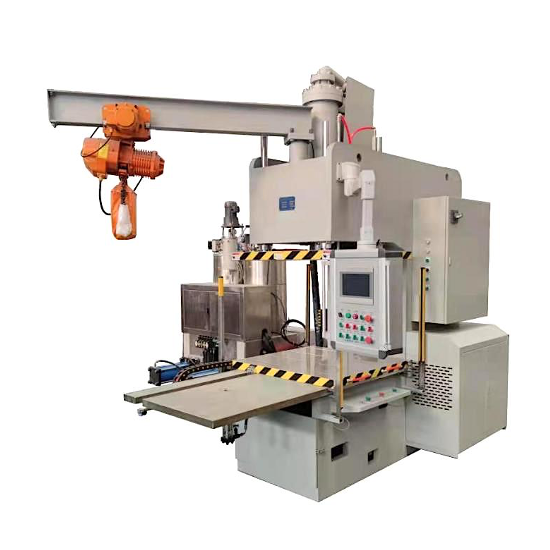

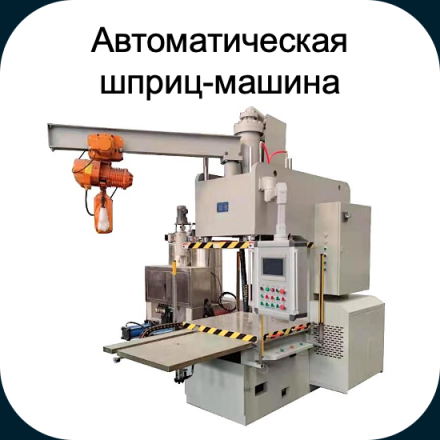

Автоматическая шприц-машина #2

Модель MYY20-1KDZM



Давление запрессовки до 10МПа.

Усилие давления верхней плиты 20 тон.

Верхняя плита 500 х 500мм.

Нижняя плита размером 700 х 700мм.

Челночный ход нижней плиты.



Есть подъемник для установки больших пресс-форм.

Максимальный объем впрыска 5 литров.



Габариты машины 2440 х 1740 х 2300мм.



Вес 2.9тонн.

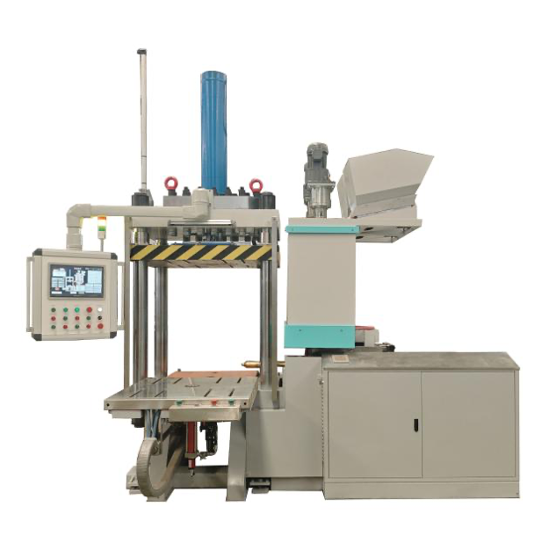

Автоматическая шприц-машина #3

Модель MYY50-1M-TC



Усилие прижима плиты 50Тон.

Максимальный объем запрессовки 3500см/куб.

Три ступени регулировки режима запрессовки.



Оснащена баком плавления воска и челночным столом.

Управление - ПЛК с сенсорным экраном. Восемь зон нагрева.
